Aufgabe:
Anhand
einer in Heilung befindlichen OP Narbe soll untersucht werden, ob eine
Thermalkamera bei der
Nachsorge - Physiotherapie als Hilfsmittel eingesetzt werden kann.
Speziell interessiert: partielle Durchblutung, Entzündungsherde,
Mobilisierungs Erfolge
Lösung:
Verwendete Thermal-Wärmebildkamera: Mobotix S15
mit
Thermal und Farbsensor 65mm Brennweite.

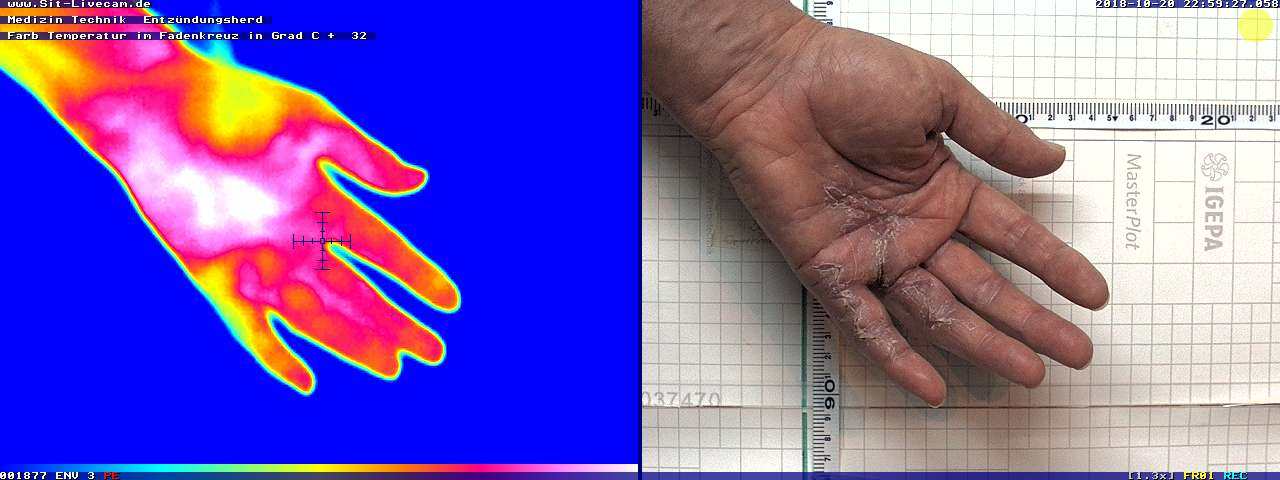

- Feine Temperaturunterschiede sind gut
sichtbar,
- Am kleinen Finger ist das Gewebe noch verhärtet und geschwollen.
= schlechte Durchblutung
- In der Handfläche besteht eine deutlich erhöhte Temperatur
= gut durchbluteter Heilungsprozess
- Am ersten Glied des Ringfingers noch verhärtete Schwellung =
schlechte Durchblutung
|
|
zum
Großbild
640x480 Pix
|
