Bild Objektive Zulassungen
Aufbau mech. + elektrisch Funktionen Netzwerkbetrieb Anschlußarten |
|
Kamera
Technische Daten Übersicht
Vorteile der Cam
Leistung des aktuellen
Betriebssystems |
|
|
Webcam mit integriertem Server und
Bildspeicher
(keine zusätzlichen Geräte notwendig) |
|
 |
 |
 |
|
 |
 |
 |
 |
|
Wetterfest (IP 65) |
Innenbereich |
Funk Übertragung
GSM und WLAN |
Zubehör |
|
|
Preisliste - Produkt
Kurzbeschreibung
Download ( PDF) |
|
|
|
|
|
|
|
einige Links führen auf die ausführlichen Informationen der Firma Mobotix AG |
|
|
|
Details . . . . . |
|
|
Bildqualität |
Brilliante Farbbilder, Bildoptimierung
bei jedem Bild,
einstellbare Bildqualität (JPEG Komprimierung ) |
 |
|
|
Bildformate |
1290 x 960, 640 x 480, 320 x
240, 160 x 120 Bildpunkte
für PDA Handcomputer und freiwählbare Bildgröße |
|
|
Bildoptimierung |
Automatisch, auch von fern
manuell einstellbar |
|
|
|
|
|
|
|
Schärfefilter |
digital automatisch, auch von
fern manuell einstellbar |
|
|
|
|
|
|
|
|
Bildrate: |
wählbar bis 25 Bilder/sec (MxPEG
Videostream ) |
Details .
. . . . |
|
|
|
|
|
|
|
Bildoptimierung:
Weißabgleich
Kontrastanpassung |
wird für jedes Bild automatisch separat berechnet |
 |
 |
|
|
|
optimiert
Details . |
Bild einer guten
Fremdkamera |
|
|
|
|
|
|
|
Gegenlichtszenen
|
durch frei wählbare Messfenster
effektiv beherrschbar. |
Backlight - Link zu Mobotix |
|
|
|
|
|
|
|
Sonnensicher |
direkte Sonneneinstrahlung ist unschädlich
(CMOS Chip) |
Anti Blooming,
oder
Gegenlicht |
|
|
|
|
|
|
|
Lichtempfindlichkeit |
hoch siehe Details
Objektive |
Straßenbeleuchtung |
|
|
|
|
|
|
|
Bildverschlüsselung |
die Kamera arbeitet mit
zertifizierten Schlüsseln und SSL-
Webserver |
|
|
|
Objektive |
|
Details . . . . . |
|
|
Brennweite |
Tele (150mm); Normal (72mm), Weitwinkel
(45 mm), Fischauge (Teleobjektiv Schärfebereich manuell einstellbar.)
Weitere Objektive als Option |
 |
|
|
Nacht bzw. IR Day-
&
Night-Funktion |
Bei schlechten Lichtverhältnissen
oder IR-Beleuchtung stehen spezielle Lowlight-Objektive bzw. die
kombinierte Day- & Night-Kamera mit zwei Bildsensoren und Tages-
sowie Nachtobjektiv zur Verfügung |
|
|
2 Nebeneinander |
zwei Bilder unabhängig voneinander einstellbar. Weitwinkel und Tele
gleichzeitig nebeneinander, oder Bild in Bild |
|
Zulassungen
|
Bankzulassung für die "M10Di Banking"
Camera
("023509" der Verwaltungs-Berufsgenossenschaft)
Kälteprüfung bis -35 Grad Celsius 24.2.2002 Uni München |
Details . . . .
. |
|
|
Mechanischer - elektrischer Aufbau |
|
|
|
|
Gehäuse |
Schlagfest, |
|
|
|
|
|
|
|
|
Stromversorgung |
keine separate Spannungsversorgung notwendig, erfolgt durch ISDN oder
Netzwerk (Spannung liegt am Telefon-Ausgang des ISDN NTBA vor)
Über Netzwerkkabel, oder Netzteil,
2,5 W Aufnahmeleistung,
Batteriebetrieb möglich. |
|
|
|
|
|
|
|
|
Anschlüsse |
ISDN-S0 (RJ45), Seriell (RS 232), Lan
(10/100 Mbit-Switch) Schaltausgang |
|
|
|
|
|
|
|
|
Kontroll LEDs |
an Frontseite; zeigen die
jeweilige Funktionsart, abschaltbar |
|
|
|
|
|
|
|
|
Heizung |
nicht notwendig |
|
|
|
|
|
|
|
|
Interne Hard-, Software |
leistungsstarke INTEL-Strongarm-CPU (235
Mips) und einem Standard-LINUX Betriebsystem. |
|
|
|
|
|
|
|
|
Speicherausbau |
64 bzw. 128 MByte (2400
bzw. 4800 Alarmbilder hoher Qualität) |
|
|
|
Software |
|
|
|
|
Versionen |
- Software update ist kostenlos.
Von Ferne über den Browser
durchführbar. Keine Software CD nötig.
- MXPEG Player ist aus der Kamera ladbar. |
|
|
|
Funktionen |
|
|
|
|
Übertragung |
ISDN, DSL, Netzwerk, Funk (GSM,
GPRS)
|
|
|
|
|
|
|
|
|
Bedienung
Fernwartung - Inbetriebnahme |
ausschließlich Standard Browser - kein
Zusatzprogramm nötig
auch während des Einsatzes, schon im ISDN Betrieb |
Internet -
Link zu Mobotix |
|
|
|
|
|
|
|
Homepage od.
Email, SMS |
selbständig, zeit- und ereignisgesteuert per FTP sowie Email-Bild-Versand
|
|
|
|
|
|
|
|
|
Bildspeicherung |
intern und extern - von einigen hundert bis
1 Million
Bildern sortiert nach Datum und Zeit, fernauslesbar |
File -Server |
|
|
|
|
|
|
|
Texteinblendung |
frei definierbar im ganzen Bild |
|
|
|
|
|
|
|
|
Logoeinblendung |
und Grafik in Format .bmp und .png |
|
|
|
|
|
|
|
|
Bildauswertung |
über frei wählbare Felder
erkennt die Kamera Bewegungen |
|
|
|
|
|
|
|
|
Sensoren integriert |
Mikrofon, IR-Bewegungsmelder,
Schalteingang, Lautsprecher.
frei definierbare Bewegungsfenster im Bild,
IT und Secure Modelle sind intern für Audio
vorbereitet. |
|
|
|
|
|
|
|
|
Ereignissteuerung |
Dies ermöglicht es Aktionen wie
Email- Versand an ein
Ereignis zu knüpfen. (z.B. Schaltsignal, oder
Ausbleiben
von Bewegungen in frei definiertem
Bewegungsfenster) |
Ereignis,
Aktionen,
Parameter |
|
|
Multiview-Funktion |
Mehrere Livekameras in einem Browserfenster.
Unterschiedliche Darstellung möglich, auch im Mix mit gespeicherten
Ereignissen oder Bildern aus dem Internet
|
 |
|
|
|
|
|
|
|
Softbutton-Funktion |
Funktionen frei konfigurierbar für Kamera oder Zusatz-steuerungen, z.B.
Heizung, Telefonanlage, SPS Maschinen |
Softbutton Link zu Mobotix |
|
|
|
|
|
|
|
Maschinensteuerung
mittels Webcam |
Fertigungsmaschinen können ohne
Zusatzterminal fern gesteuert und gleichzeitig beobachtet werden.
Serielle Schnittstelle (bis 115 Kbaud)
|
WebTerminal Link zu Mobotix |
|
|
|
|
|
|
|
Recorder-Funktion |
Die Datenbank-Software sowie Such-
und Abspielfunktionen sind in der Kamera enthalten
|
Recorder - Link zu Mobotix |
|
|
|
|
|
|
|
MxEPG Steaming |
ruckelfreier Videostream in höchster JPG
Qualität.
Bei 640x480 Pixel bei nur 500 bis 1500 Kbit/sec |
MxPEG Steaming |
|
|
Video - Management |
 |
|
|
|
Netzwerkbetrieb |
|
|
|
|
Netzwerkbelastung |
geringste |
|
|
|
|
|
|
|
|

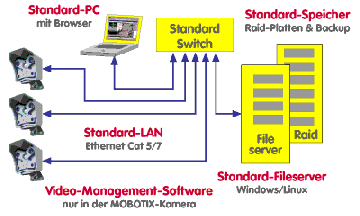

Mehrere Cams im Netzwerk |
ohne zusätzliche Software ist die
Langzeit-Aufzeichnung und Verwaltung der Videodaten auf einem
Standard-Dateiserver (LINUX, Windows) möglich.
|
Netzwerk-CCTV-Konzept |
|
|
Anschlußarten |
|
|
|
|
ISDN - Steckverbindungen
DSL - Lan
Netzwerkverbindung |
|
Datenraten - Eigenheiten |
|
Im Lieferumfang
|
Kamera, Wandhalter mit
Kugelgelenk, Steckschlüssel,
Wetterschutz für Kabel,
Patchkabel, Befestigungsdübel |
|
GSM und WLAN
Information
|
 |
|
|
|
|
|
|
|
Eigenschaften: |
|
|
|
D1 / D1 Netz, |
Daten GSM Modul |
|
|
Sprach und Datenkanal (Karte) |
|
|
|
überträgt bis zu 2 Kameras |
|
|
|
Ünterstützt alle Funktionen der Mobotix Webcam |
|
|
|
9600 Baud = 2 Bilder pro Minute bei
320 x 240 Pixel |
|
|
|
|
|
|
Mobotix
GSM Box mit Pufferakku Outdoor
Betrieb |
|
|
|
GSM Modul, Pufferakku für 5 Std.
netzunabhängiger Betrieb von Kamera und GSM |
|
|
|
wetterfestes Gehäuse (IP 66)
mit integrieter Edelstahl Platte für Kamera und
Mastmontage |
|
|
|
nicht für Kameratyp M1M Basic |
|
|
|
nur zusammen mit Kauf einer Mobotix Kamera |
|
|
|
Kunde stellt SIM Karte |
|
|
|
Box betriebsbereit configuriert |
|
|
|
|
|
|
GSM Modul
ohne Pufferakku Outdoor |
|
|
|
wetterfestes Gehäuse (IP 66)
mit integrieter Edelstahl Platte für Kamera und
Mastmontage |
|
|
|
nicht für Kameratyp M1M Basic |
|
|
|
nur zusammen mit Kauf einer Mobotix Kamera |
|
|
|
Kunde stellt SIM Karte, Serverzugangsdaten
|
|
|
|
Box betriebsbereit configuriert |
|
|
|
|
|
|
Mobotix -
GSM Tc 35 für Indoor Betrieb |
|
|
|
an Edelstahl Platte für Kamera und Mastmontage
montiert |
|
|
|
nicht für Kameratyp M1M Basic |
|
|
|
Kunde stellt SIM Karte |
|
|
|
Box betriebsbereit configuriert |
|
|
|
WLAN Verbindung |
|
|
|
Stand der Technik 1/2003:
Technik zur drahtlosen Vernetzung von Computern. Im Gebäude mehrere dutzend
Meter, im Außenbereich bis 100 Meter. Datenraten bis 11MBIT/s pro Funkzelle |
Details zum Aufbau
einer
WLAN Verbindung |
|
|
Wird zur Zeit nicht direkt durch
die Kamera angeboten. Die Anschlußmöglichkeit von entsprechenden
Zusatzgeräten (z.B. NETGEAR) ist jedoch vorhanden. |
|
|
|
|
|
|
Zubehör Informationen
|
|
|
|
|
ISDN-Betrieb |
|
|
|
|
NTBA an 220V |
Soll die Kamera am ISDN
angeschlossen und versorgt werden (NTBA an 220V), ist kein Zubehör
notwendig. |
|
|
|
|
 |
|
|
|
|
|
|
|
|
ohne NTBA
|
Euro 30 Volt,
(MX-SNT-E01-30-RJ)
Eingangspannung 100-250 V, Ausgangsspannung 30
V=/240mA
Mit Reiseadapter auch im Ausland verwendbar.
Zur Ferneinspeisung über das Netzwerkkabel wird noch der
Poweradapter benötigt.
Varianten für USA und Japan erhältlich |
|
|
|
Ethernet |
Netzteil (MX-SNT-E01-30-RJ)
benötigt,
solange sie nicht
zusätzlich über das ISDN gespeist wird. |
|
|
|
|
 |
|
|
Netzwerk-Power -
Adapter
|
Notwendig bei Versorgung über
das Netzwerk-Kabel.
Dieser zeigt mit einer LED an, ob Spannung vorhanden ist
(Blinken), die Kamera Strom aufnimmt (Dauerleuchten) oder ein Kurzschluss
vorliegt (Blitzen). Der Netzwerk-Power-Adapter kann auch für das ISDN-Kabel
verwendet werden, solange ein 8-poliges Kabel Verwendung findet. |
|
|
|
|
 |
|
|
|
|
|
|
|
|
19"-Netzteil |
|
|
|
|
- - 8 Kameras
- - 20 Kameras
|
Für den 19"-Einbau gibt
es einen 19"-Netzteil-Einschub für die Versorgung von 8 bzw. 20 Kameras (MX-NPR-8
bzw MX-NPR-20). Diese werden zwischen den Switch und das Patchfeld
gesteckt. Damit lassen sich alle Kameras auch gleich noch über die
Computer-USV bei Stromausfall versorgen. |
|
|
|
|
Universalhalter |
Der universelle
Wandhalter und Ständer aus 3 mm rostfreiem Edelstahl (MX-M1M-SWM-Set)
ermöglicht das Stellen der Kamera auf einen Tisch, die Montage auf einem Fotostativ,
oder das Anschrauben an der Wand in verschiedenen Richtungen mit dem
Ausgleich der Seitenneigung. Neben dem Befestigungsmaterial (Dübel,
Schrauben) liegt ein zusätzlicher Wandhalter mit Kugelkopf (aus
Standardlieferumfang) bei. |
 |
|
|
|
|
|
|
|
Drehhalter |
Der Drehhalter aus
massivem rostfreiem Edelstahl (MX-M1M-DWM-Set)
wird mit 4 Schrauben an die Wand montiert (Loch-D=6mm) und nimmt einen
Kugelkopf-Wandhalter aus dem standardmässigen Lieferumfang auf. Zum
Ausgleich der
Seitenneigung
nach dem Schwenken und Kippen der Kamera auf dem Kugelkopf, kann der
Wandhalter zusätzlich noch gedreht werden. Neben dem Befestigungsmaterial
(Dübel, Schrauben) liegt ein zusätzlicher Wandhalter mit Kugelkopf (aus
Standardlieferumfang) bei. |
 |
|
|
|
|
|
|
|
|
Schwenk- Neigekopf |
wetterfest, zum Fernsteuern der
Kamera über den Browser. |
Details
auf Anfrage |
|
|
|
Solarpanel
|
um Netzunabhängigen Betrieb der
Kamera. In Verbindung mit GSM oder WLAN auch völlig autark von abgelegenen
Orten |
Details
auf Anfrage |
|
|
|
|
|
|
|
Fileserver
( Mobotix)
|
Installations CD zum Einrichten
eines Linux-Servers
Zur Langzeitspeicherung von Kamerabildern durch das
integrierte Video-Mangement System der Kamera.
Erkennt fast alle gängige PC-Hardware
Unterstützt LINUX(NFS), Windows-Filesystem(Win) und FTP
Keine Lizenzkosten pro Kamera und pro User
Notwendig für jeweils einen Server |
|
|
